⒈電動機拆卸前的準備工作
在拆卸前要用壓縮空氣吹凈電動機表面的灰塵，并將電動機表面擦拭干凈。選擇合適的拆卸電動機的地點并清理現場環境。熟悉電動機結構特點和檢修技術要求，準備好拆卸電動機所需電工工具及拉碼等拆卸工具。在端蓋、刷握、軸、螺釘、接線樁等零件上做好標記，以便于裝配。用兆歐表測量電動機絕緣電阻，以便在裝配后進行比較。
⒉單相異步電動機的拆卸步驟（可見圖1）
⑴切斷電源，對電源接頭線作好絕緣處理，做好與電源對應的標記。
⑵脫開皮帶輪或聯軸器，松掉地腳螺栓。
⑶拆卸皮帶輪或聯軸器。
⑷拆卸電機尾部的風罩，風扇。
⑸拆卸軸承蓋和端蓋的堅緊固螺釘。
⑹用木板或銅板、鋁板墊在轉軸前端，用榔頭將轉子和后蓋從機座敲出，木榔頭可直接敲打轉軸前端。
⑺從定子中取出或吊出轉子。
⑻拆卸定子鐵心和繞組
|
|

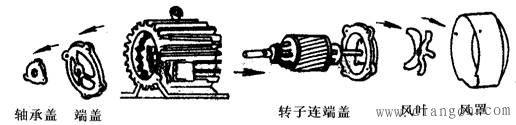

圖1 單相異步電動機拆卸步驟
⒊主要零部件的拆卸方法
⑴皮帶輪或聯軸器的拆卸
圖2 皮帶輪的位置標法
拆卸前，先在皮帶輪或聯軸器的軸伸端作好定位標記，如圖2所示，再將皮帶輪的定位螺釘或銷子取下，再用專用拉具（拉碼），如圖3所示。轉動絲桿將皮帶輪或聯軸器慢慢位出。拉時要注意皮帶輪或聯軸器受力情況務必使合力沿軸線方向，拉具頂端不得損壞轉子軸端中心孔。
|
|
圖3 用拉具拆卸皮帶輪
⑵風罩和風扇葉的拆卸
封閉式電機拆卸皮帶輪后，可松開風罩螺栓取下風罩，然后取下風扇上銷子取下風扇。小型風扇一般不用卸下隨轉子一起抽出。
⑶軸承蓋和端蓋的拆卸
先松開軸承外蓋螺栓，拆下軸承外蓋。松開端蓋緊固螺栓前，為便于裝配復位，可在端蓋與機座接縫處做好標記，然后取下端蓋。對于小型電機，可先把軸伸端的前端蓋卸下，再松開后端蓋的螺栓，用木錘敲打軸伸端，可把轉子和后端蓋一起取下。
如需拆卸軸承，常用以下幾種方法：
①用拉具拆卸，如圖4所示。
②用銅棒拆卸，如圖5所示。
③擱在園桶上拆卸，如圖6所示。
④加熱拆卸。用100OC左右的機油淋澆在軸承內圈上，趁熱再用上述方法拆卸。
⑤軸承在端蓋內的拆卸。在拆卸電機時，若遇到軸承留在端蓋的軸承孔內時，可用圖7的方法進行拆卸。
|
圖4 用拉具拆卸軸承
|
圖5 用銅棒敲打拆卸滾動軸承
|
圖6 擱在圓桶上拆卸滾動軸承
|
圖7 拆卸端蓋孔內的滾動軸承
⑷抽出轉子。抽出轉子時應小心緩慢，防止碰傷定子繞組。
⑸定子鐵心和繞組的取出
①敲打定子鐵芯法。如端蓋正面有孔，則可用此法進行拆卸，即把定子鐵芯與前端蓋組件一起放在一個鋼套筒上，如圖8所示。套筒內徑應稍大于定子鐵芯外徑，用一根純銅棒插人后端蓋的孔內，與定子鐵芯端面相接觸(應注意千萬不能觸及定子繞組)，在定子鐵芯四周用錘子敲打純銅棒，直到定子鐵芯及定子繞組脫離前端蓋。用此法拆卸時，套筒下面要多墊加棉紗等軟物，以防定子鐵芯掉下時砸傷定子繞組。
|
圖8 敲打定子鐵芯法
|
圖9 撞擊法
②撞擊法。如端蓋正面無孔，則可用此法進行拆卸，即將電機定子鐵芯及前端蓋組件倒放在一個圓筒上，圓筒底部要多墊棉紗等軟物，如圖9所示。用雙手將該組件與圓筒合抱在一起撞擊，依靠定子鐵芯及繞組的重量，使其與前端蓋脫離。
③敲打端蓋法。將定子鐵芯伸出端蓋的部分用臺虎鉗夾緊(注意不能觸及定子繞組)，隨后用銅棒敲擊端蓋的邊緣，使端蓋與定子鐵芯脫離，注意不能損傷端蓋。此法不需要任何專用工具，^為簡單，如有可能應首先考慮采用這種方法。電機拆解完成后，進行繞組重繞等維修工作。
